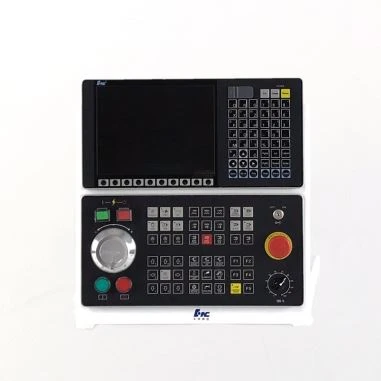

Ovládací panel CNC stroje HNC808Di/T
- Schopný ovládat 2-3 osové CNC soustruhy, dosáhnout 4-ovládání spojení os
- Podpora více protokolů, jako je M3, NCUC, Ethercat atd.
- Podpora přímého importu a čtení G kódu
- Optimální CNC ovládací panel pro soustruhy se šikmým ložem a soustruhy s plochým ložem.
- Rychlá odezva, navržená s bohatými funkcemi.
Popis
Technické parametry
Hlavní vlastnosti ovládacího panelu HNC CNC
1. 10-palcový barevný LCD displej: vysoké rozlišení, snadno použitelný design, intuitivní uživatelské rozhraní.
2. Podpora externích PLC a IO modulů.
3. Podpora různých typů sběrnicových protokolů: Ethercat, NCUC a M3 si můžete vybrat.
4. Vestavěný zdroj UPS.
5. 16, 000, 000Vysoce přesný kodér PPR.
6. 8000 ot./min vysokorychlostní pevné závitování: synchronní vřetenový motor s permanentními magnety.
7. Podpora komunikačních protokolů TCP/IP a Ethernet.
8. Může provádět řízení s plně uzavřenou smyčkou.
9. S funkcí automatické opravy závitů: může automaticky opravit závity, jako jsou ropné potrubí.
10. Funkce automatického lámání třísek.
11. Zajištěná vysoká pracovní účinnost a vynikající povrchová úprava.
12. Podpora služby iNC-Cloud: může dosáhnout vzdálené detekce, diagnostiky, údržby a další správy.
13. Konkurenční cena, nákladově efektivní volba pro vaši továrnu.
14. Tento ovládací panel CNC stroje je k dispozici pro OEM, ODM a přizpůsobení.
Schéma řídicího panelu CNC
Specifikace CNC ovládacího panelu HNC808D
●: Standardní ★: Volitelné: Není volitelné
Položka | Specifikace | HNC-808 | |
M | T | ||
Maximální počet současně řízených os v kanálu | 4 | 3 | |
Maximální počet podávacích os | 4 | 3 | |
Maximální počet vřeten v kanálu | 2 | 2 | |
Počet řídicích os PMC | 1 | 1 | |
Počet kanálů | Standard | 1 | 1 |
Maximum | 1 | 2 | |
Vřeteno/kanál | Standard | 1 | 1 |
Maximum | 2 | 2 | |
Osa/kanál podávání | Standard | 3 | 2 |
Maximum | 4 | 3 | |
Maximální počet os při současném pohybu | 3 | 3 | |
Maximální počet podávacích os | 4 | 3 | |
Maximální počet současně řízených os/kanálu | 3 | 3 | |
Maximální počet vstupních/výstupních bodů | 128/128 | ||
Název osy (jeden kanál) | Tři základní osy: X, Y, Z; další osy: U, V, W, A, B, C | ● | ― |
Dvě základní osy: X, Z; další osy: Y, U, V, W, A, B, C | ― | ● | |
Název osy (vícekanálový) | Jeden nebo dva znaky plus číslo, první musí být znak, např. X1 | ― | ― |
Synchronizace osy portálu | ― | ― | |
Řízení tečné synchronizace | ― | ― | |
Základní ovládání osové spojky | ― | ― | |
Elektronická převodovka | ― | ― | |
Lineární graf | ― | ― | |
Ovládání šikmé osy | ― | ― | |
Minimální vstupní jednotka | mm, stupeň, palec | 10-3 | |
Metrické/palce | G20/G21 | ● | ● |
Vstup pulzní jednotky | G22 | ● | ● |
Zámek stroje | ● | ● | |
Nouzové zastavení | ● | ● | |
Přejíždění | ● | ● | |
Oblast prostorové ochrany | Poskytování ochrany obrobků a nástrojů | ― | ― |
Softwarový limit | ● | ● | |
Dynamické uvolnění/zachycení osy | G101/G102 | ― | ― |
Synchronizace mezi kanály | G104.0 až G104.7 | ― | ― |
Aplikace CNC řadiče HNC808
Řídicí jednotka CNC HNC808Di/T je speciálně navržena pro CNC soustruhy, jako jsou soustruhy se šikmým ložem a soustruhy s plochým ložem. HNC808Di/M je určen pro CNC frézky. Jako přední výrobce CNC ovládacích panelů v Číně poskytuje HuazhongCNC také vysoce výkonné a funkčně bohaté CNC řídicí jednotky pro horizontální a vertikální CNC obráběcí centra.
CNC systém řady HNC je účinný řídicí systém vyvinutý na základě našich let nashromážděných zkušeností a kombinovaný se skutečnými aplikačními požadavky soustruhů, frézek a obráběcích center. Má vynikající pracovní výkon, vysokou kompatibilitu a bohaté funkce.
