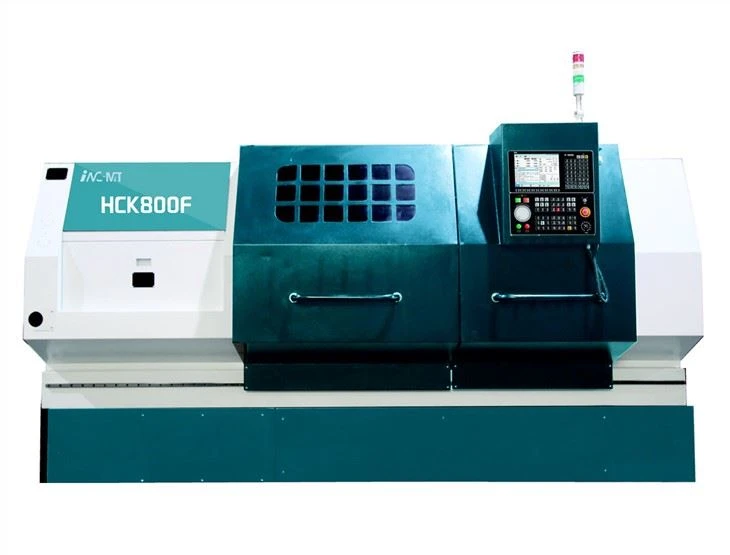

CNC soustružnické obrábění HCK800F
- Přesnost opakovaného polohování transpozice věže: 0,008 mm
- Struktura plochého lože: vhodná pro vysokorychlostní obrábění s vysokým polohováním
- Vhodné pro těžké řezání se zaručenou dlouhodobou stabilitou
- Zcela nový CNC výrobní soustruh na prodej za konkurenceschopnou cenu
Popis
Technické parametry
Vlastnosti CNC soustruhu HCK800F
1. Vřetenová skříň CNC soustruhu využívá odpovídající třístupňovou proměnnou rychlost a poměr spodních rychlostí dosahuje 1: 20. Ložiska používají dvouřadá válečková ložiska. Se servovřetenem zajišťuje vysoký kroutící moment, vysokou tuhost a dlouhodobou stabilitu vysoké přesnosti řezu.
2. Osy X a Z jsou přímo spojeny elastickými spojkami a vysoce přesnými lineárními kuličkovými šrouby upevněnými na obou stranách. Tuhost montážní základny je zlepšena, umožňuje vysokorychlostní polohu frekvence a snižuje deformaci kuličkového šroubu během řezání zdvihem.
3. Kompletní ochrana krytu vedení, nádrž na chladivo a dopravník oddělených třísek. Přiměřený design procesu hran, spolehlivá ochrana, silné řezání, vyvarujte se silných železných pilin a rozstřiku chladicí kapaliny, když je chladicí kapalina čerpána pod vysokým tlakem.
4. Průměr vrtání vřetena 121mm
Velikost sklíčidla 320 mm s vynikající řeznou schopností
Výkon vřetena (nepřetržitý/maximální): 15/18kW
5. Čtvercová Obdélníková vodicí dráha
Plochá konstrukce CNC soustruhu HCK800F je vhodná pro vysokorychlostní obrábění s vysokou přesností polohování. Orientace X/Z a čtvercová pravoúhlá vodicí lišta s tvrdým povrchem jsou vysoce tuhá, vhodná pro těžké řezání a zaručují dlouhodobou stabilitu přesnosti řezání.
Pojezd v ose X/Z: 480/1100 mm
Rychlý pohyb osy X/Z: 10/12 m/min
Technické specifikace CNC soustruhu s plochým ložem HCK800F
Položka | Konfigurace | HCK800F | HCK800FL | |
Obrábění Kapacita | Maximální houpání přes postel | mm | Φ860 | Φ860 |
Maximální švih přes skluzavku | mm | Φ300 | Φ550 | |
Maximální délka obrábění | mm | 1000 | 1100 | |
Maximum. průměr obrábění | mm | Φ700 | Φ700 | |
Vřeteno | Typ hlavy vřetena | GB59001 | A2-11 | A2-11 |
Ozubené kolo otáčení vřetena | mm | Ozubené kolo Úroveň 50-300 úroveň B300-700 Úroveň C 700-1000 | Ozubené kolo Úroveň 50-300 úroveň B300-700 Úroveň C 700-1000 | |
Maximální točivý moment na výstupu vřetena | N.m | 3650 | 3650 | |
Výkon hlavního motoru | kW | Servo15 | Servo15 | |
Průměr otvoru vřetena | mm | Φ121 | Φ121 | |
Typ Chuck | Ruční sklíčidlo 600 | Ruční sklíčidlo 500 | ||
Krmit Hodnotit | Pojezd v ose Z | mm | 1100 | 1200 |
Pojezd v ose X | mm | 530 | 480 | |
Šířka vodicí dráhy | mm | 600 | 600 | |
Rychlost rychlého posuvu X/Z | m/min | 10/12 | 10/12 | |
Moment motoru X/Z | N.m | 18/22 | 18/22 | |
Věžička | Typ věžičky | Dvojitá elektrická 4sloupková věž | Elektrická věž se 4 sloupky | |
Velikost nástroje | mm | 40×40 | 40×40 | |
Čas transpozice věže | s | 1.5/90 2.4/180 3.4/270 | 1.5/90 2.4/180 3.4/270 | |
Opakovaná přesnost polohování transpozice věže | mm | 0.008 (vertikální čtyři stanice) | 0.008 (vertikální čtyři stanice) | |
Koník | Pojezd průměru objímky koníku | mm | Žádný | 120/130 |
Vnitřní zúžení objímky koníku | 33 | Žádný
| MT6 | |
Specifikace | Hmotnost stroje | kg | 6500 | 7500 |
Rozměr stroje | L×W×H (mm) | 3500×2300×1950 | 3500×2300×1950 | |
O naší továrně výrobců CNC soustruhů
Jsme předním výrobcem CNC soustruhů v Číně, který poskytuje vysokou přesnost, vysokou tuhost, vysokou účinnost a vysoce výkonné CNC stroje, jako jsou nové CNC výrobní soustruhy pro globální průmysl. Po mnoha letech akumulace technických zkušeností jsou naše CNC soustruhy, obráběcí centra a další produkty vyváženy do Turecka, Mexika, Indie, jihovýchodní Asie, Evropy a dalších regionů.
