CNC soustruh HCK50 se šikmým ložem

HCK50 je CNC soustruh se šikmým ložem integrující vysokou rychlost, vysokou přesnost a vysokou tuhost. Může obrábět díly hřídele a kotouče a soustružit vnitřní a vnější povrchy závitů, oblouků, kuželů a rotujících těles. Může zpracovávat rotační díly s vysokou účinností, velkou dávkou a vysokou přesností.

Automatický soustruh HCK50 CNC má nově navrženou hostitelskou strukturu a spolehlivou montážní technologii se stabilním a spolehlivým výkonem produktu.

Hlavní vlastnosti CNC automatického soustruhu HCK50\

1. Automatický soustruh HCK50 podporuje 2-4 osové CNC řízení, vybavené HNC-808Di
2. Vysoké rozlišení a velký 10.{2}}palcový barevný LCD displej s uživatelsky přívětivým rozhraním

3. Podpora více komunikačních protokolů, jako je NCUC, Ethercat, Ethernet atd.

4. Plně využívat velká data automatického CNC soustruhu, aby uživatelé mohli mít vše pod kontrolou, jako je produktivita, postup zpracování, údržba atd.

5. Kontrola zlomeného nástroje

6. Teplotní kompenzace

7. Vysoká přesnost soustružení IT6. Přesnost polohování 0.008 mm.

8. Vybaveno díly mezinárodní značky (Tchaj-wan nebo Japonsko): vřeteno, věžička, kuličkový šroub atd., z Tchaj-wanu nebo Japonska

Vřetenová skříň CNC soustruhu HCK50 se šikmým ložem

1. Má 30-stupňový sklon a je stejný jako lože stroje (dobrá řezná síla a lepší tuhost)

2. Vřetenová jednotka používá labyrintové těsnění s vysokou tuhostí.

3. Vřetenový motor přímo pohání hlavní hřídel, aby se otáčel řemenem a startování je rychlé a stabilní.

Sedlo a skluzavka CNC šikmého soustruhu

Sedlo tohoto obráběcího stroje je integrálně odlito z vysokohustotní litiny a na sedle je umístěna kluzná deska a opěrka nástroje. Posuvná deska a opěrka nástroje se pohybují na postroji pomocí importovaných lineárních kuličkových vedení 35. Pohyb ve směru osy X je poháněn servomotorem přímo spojeným s kuličkovým šroubem pomocí elastické spojky. Šroub používá dovážené vysoce přesné kuličkové šrouby. Vysoká přesnost a přesný přenos.

Ochrana plechů

1. Vlastní linka na výrobu plechu o výkonu 150 kusů.

2. Ochrana (žádný únik vody)

3. Vnitřní ochrana postupně snižuje hluk.

Chucku

Standardní sklíčidlo tohoto obráběcího stroje je tchajwanské 8-palcové duté hydraulické sklíčidlo se specifikací φ210. Další specifikace hydraulických sklíčidel a válců jsou také volitelné.

Hydraulický a mazací systém

Nádrž na hydraulický olej je umístěna za ložem a je izolována od okolního světa ochranou. Nádrž na hydraulický olej je vybavena vzduchovým chlazením. Standardní konfigurace využívá centralizovaný systém kvantitativního automatického mazání čínsko-zahraničního společného podniku.

Systém chlazení a dopravníku třísek

1. Všechny dopravníky třísek jsou automatické dopravníky třísek a spuštění a zastavení dopravníku třísek lze ovládat pomocí M příkazů. Dopravník třísek může navíc dle požadavků uživatele na uspořádání obráběcího stroje volit boční nebo zadní.

2. Používá se importované chladicí čerpadlo s vysokým průtokem a vysokým zdvihem. Chladicí voda je přímo připojena k portu chladicí vody na držáku nástroje poté, co byla vytažena z chladicího čerpadla a vystříknuta skrz trysku držáku nástroje, aby zajistila chlazení a mazání dílů a nástrojů, aby byla zajištěna přesnost zpracování obrobku a zlepšena životnost nástroje.

3. Chladicí box a dopravník třísek jsou odděleny od hostitele, aby byla zajištěna přesnost obráběcího stroje před vlivem řezného tepla.

Věžička

Je vybaven tchajwanskou hydraulickou věží, která používá olejový motor známé značky, má dobrou tichost, vysoký točivý moment a rychlou výměnu nástroje. Vnitřní mechanismus revolverové hlavy je přerušovaná vačková struktura, olejový válec je uzamčen, poloha výměny nástroje je přesná a nástroj lze obrátit. Rozumný vzhled, nižší těžiště, lépe odolávají těžkému řezu a nárazu.

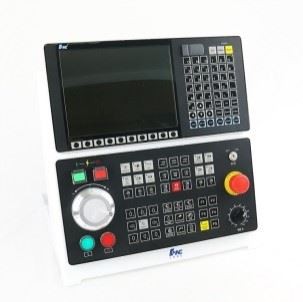

CNC ovladač HNC808Di

1. CNC řídicí jednotka osy 2-4

2. 10,4" barevný LCD displej

3. Externí PLC & IO modul

4. Podpora protokolu NCUC, sběrnice Ethercat

5. Podpora vysoce přesného kódování

6. Podpora řízení s plně uzavřenou smyčkou

7. 8000 ot./min vysokorychlostní tuhé řezání závitů

8. Kontrola zlomeného nástroje

9. Teplotní kompenzace

Rozsah zpracování CNC soustruhu HCK50

Technické parametry

Hlavní přesnost

Hlavní konfigurace

Aplikace automatického soustruhu HCK50

Díky vysokému pracovnímu výkonu, dlouhodobé stabilitě a konkurenceschopné ceně automatického soustruhu HCK50 byl široce používán pro soustružení kovů v různých oblastech, jako jsou automobily, motory, ložiska a hydraulika pro přesné zpracování hřídelových a kotoučových dílů. .

Poznámky k pracovnímu prostředí CNC automatického soustruhu

Pracovní prostředí obráběcího stroje přímo souvisí s výkonem a běžným provozem obráběcího stroje. Pokud je teplota příliš vysoká, způsobí to poruchu nebo poruchu ovládacího mechanismu v systému CNC. Proto doporučujeme, aby byl obráběcí stroj umístěn uvnitř a v suchém prostředí, mimo dosah kyselin, solí, korozivních plynů atd., a obráběcí stroj by měl být instalován mimo zdroje vibrací a zdrojů tepla.
